Nová multimediální kostka v O2 aréně

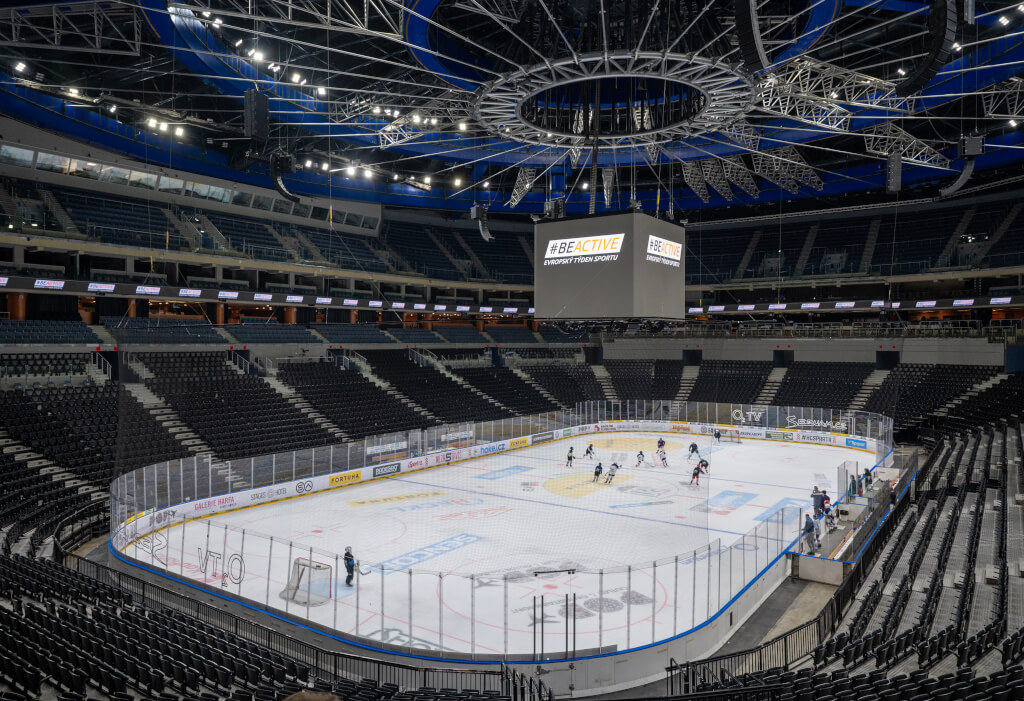

Od svého otevření v roce 2004 se pražská O2 arena pyšně chlubí vizitkou jedné z největších hokejových arén v Evropě. Aby ale nadále zůstávala i jednou z nejmodernějších hal, musí po několika letech svého provozu postupně procházet nákladnými rekonstrukcemi.

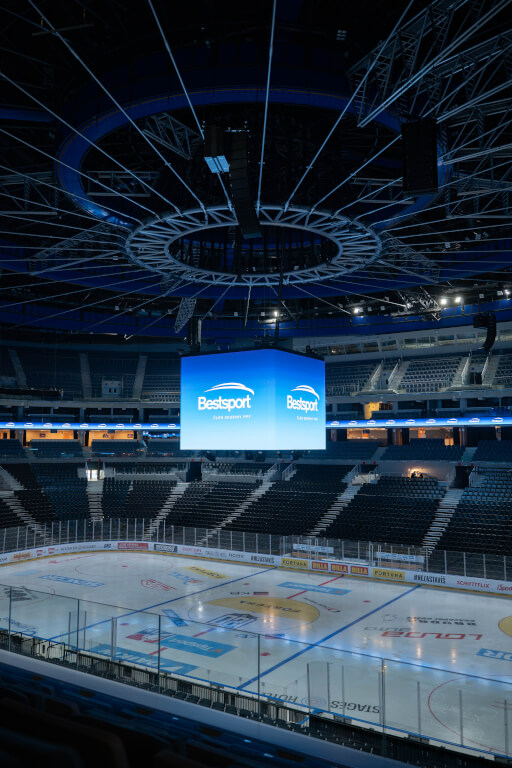

Společně jsme například v roce 2018 vyměnili LED poprsník, který lemuje obvod hlediště. Další inovace se konají a budou konat až do roku 2024, kdy by Česká republika měla hostit 87. mistrovství světa v ledním hokeji pořádané Mezinárodní federací ledního hokeje. V tu dobu už bude divákům, pořadatelům a účastníkům k dispozici nový centrální displej pro multimediální obsah, tzv. kostka. Instalace nové kostky probíhala během letních prázdnin, aby nezasáhla do žádné plánované akce. Demontáž staré kostky a instalace nové trvala celkem měsíc a bylo k ní, z naší strany, potřeba průměrně osm lidí denně.

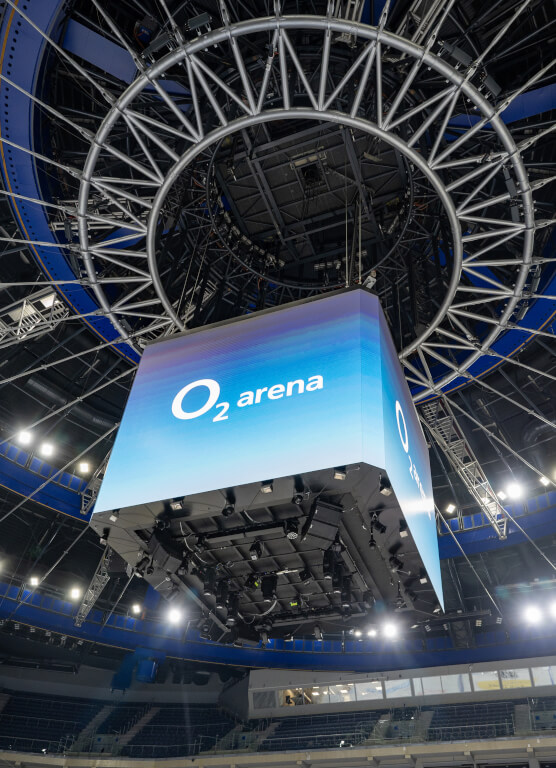

Nová kostka se skládá ze čtyř základních obrazových ploch (každá o rozměru 6 912 x 6 336 mm) a jsou vytvořeny kombinací specifických LED kabinetů o rozměrech 576 x 576 mm s možností tzv. zadního servisu. Rozlišení strany každé základní obrazové plochy kostky při rozteči pixelů 3,6 mm je     1 920 x 1 760 pixelů. Celkové rozlišení plochy tak je 3 379 200 pixelů.

Protože půdorys kostky má tvar osmiúhelníku, vznikly mezi čtyřmi základními obrazovými plochami čtyři „úzké boční přechody“ (každý o rozměru 576 x 6 366 mm s vertikálním aranžmá 11 kabinetů), které jsou vyplněny kabinety o rozměrech 576 x 576 mm z důvodu spojitého obrazu. O distribuci signálu, který je s ohledem na požadavek HDR technologie zajišťován v 10bitovém provozu, se stará kontrolér Novastar „H Series“ s dostatečnou kapacitou pro zpracování dat, respektive celkového počtu pixelů kostky. Propojení kontroléru a kostky je zajištěno pomocí optických signálových tras, které musí mít dostatečnou kapacitu pro zajištění přenosu 14 643 200 pixelů v požadované bitové hloubce.

Veškeré LED kabinety jsou připevněné k nosné konstrukci pomocí přechodové konstrukce vytvořené z hliníkových profilů. V rámci úspor jsme se snažili využít v co největší míře stávající profily a konstrukční materiál. LED technologie ze staré kostky byla odvezena do Chráněných dílen k ekologické likvidaci.
